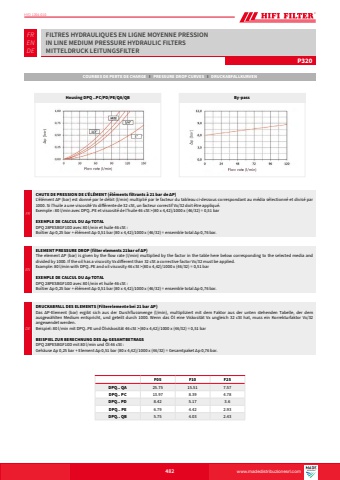

www.hifi-filter.comFILTRES HYDRAULIQUES EN LIGNE MOYENNE PRESSIONIN LINE MEDIUM PRESSURE HYDRAULIC FILTERSMITTELDRUCK LEITUNGSFILTERFRENDEHYD 1204-010P320482COURBES DE PERTE DE CHARGE I PRESSURE DROP CURVES I DRUCKABFALLKURVENHousing DPQ ..PC/PD/PE/QA/QB By-passFRCHUTE DE PRESSION DE L'%u00c9L%u00c9MENT (%u00e9l%u00e9ments filtrants %u00e0 21 bar de %u2206P)L'%u00e9l%u00e9ment %u2206P (bar) est donn%u00e9 par le d%u00e9bit (l/min) multipli%u00e9 par le facteur du tableau ci-dessous correspondant au m%u00e9dia s%u00e9lectionn%u00e9 et divis%u00e9 par 1000. Si l'huile a une viscosit%u00e9 Vx diff%u00e9rente de 32 cSt, un facteur correctif Vx/32 doit %u00eatre appliqu%u00e9.Exemple : 80 l/min avec DPQ..PE et viscosit%u00e9 de l'huile 46 cSt >(80 x 4,42)/1000 x (46/32) = 0,51 barEXEMPLE DE CALCUL DU %u2206p TOTALDPQ 28PESBGF10D avec 80 l/min et huile 46 cSt :Bo%u00eetier %u2206p 0,25 bar + %u00e9l%u00e9ment %u2206p 0,51 bar (80 x 4,42)/1000 x (46/32) = ensemble total %u2206p 0,76 bar.DEDRUCKABFALL DES ELEMENTS (Filterelemente bei 21 bar %u2206P)Das %u2206P-Element (bar) ergibt sich aus der Durchflussmenge (l/min), multipliziert mit dem Faktor aus der unten stehenden Tabelle, der dem ausgew%u00e4hlten Medium entspricht, und geteilt durch 1000. Wenn das %u00d6l eine Viskosit%u00e4t Vx ungleich 32 cSt hat, muss ein Korrekturfaktor Vx/32 angewendet werden.Beispiel: 80 l/min mit DPQ..PE und %u00d6lviskosit%u00e4t 46 cSt >(80 x 4,42)/1000 x (46/32) = 0,51 barBEISPIEL ZUR BERECHNUNG DES %u2206p GESAMTBETRAGSDPQ 28PESBGF10D mit 80 l/min und %u00d6l 46 cSt :Geh%u00e4use %u2206p 0,25 bar + Element %u2206p 0,51 bar (80 x 4,42)/1000 x (46/32) = Gesamtpaket %u2206p 0,76 bar.ENELEMENT PRESSURE DROP (filter elements 21bar of %u2206P)The element %u2206P (bar) is given by the flow rate (l/min) multiplied by the factor in the table here below corresponding to the selected media and divided by 1000. If the oil has a viscosity Vx different than 32 cSt a corrective factor Vx/32 must be applied.Example: 80 l/min with DPQ..PE and oil viscosity 46 cSt >(80 x 4,42)/1000 x (46/32) = 0,51 barEXEMPLE DE CALCUL DU %u2206p TOTALDPQ 28PESBGF10D avec 80 l/min et huile 46 cSt :Bo%u00eetier %u2206p 0,25 bar + %u00e9l%u00e9ment %u2206p 0,51 bar (80 x 4,42)/1000 x (46/32) = ensemble total %u2206p 0,76 bar.F05 F10 F25DPQ.. QA 25.75 15.51 7.57DPQ.. PC 13.97 8.39 4.78DPQ.. PD 8.42 5.17 3.6DPQ.. PE 6.79 4.42 2.93DPQ.. QB 5.75 4.03 2.43www.madedistribuzionesrl.com
